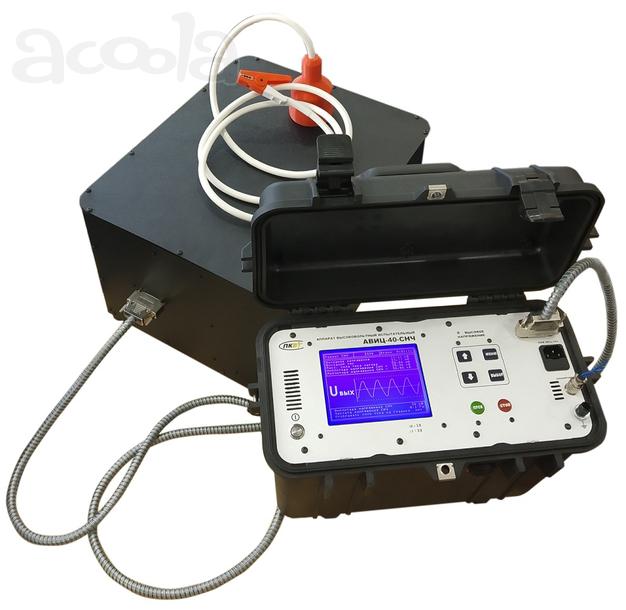

Аппарат высоковольтный АВИЦ-40-СНЧ (СНЧ-40)

Аппарат высоковольтный испытательный цифровой СНЧ АВИЦ-40-СНЧ - позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее - напряжение в виде ‘бегущего’ графика синусоидальной формы частотой от 0, 01 до 0, 1 Гц, ток также в виде графика, причем можно одновременно включить оба ‘бегущих’ графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ - разрядное устройство, таймер, автоматический режим, компактный размер. Нагрузочная способность в режиме СНЧ на частоте 0, 1 Гц - 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1.8 мкФ при 40 кВ. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами ‘Стрелка вверх’ и ‘Стрелка вниз’ в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.
Технические и метрологические характеристики АВИЦ-40-СНЧ:
Диапазон измерения и генерации синусоидального напряжения СНЧ, кВ 10, 0…40, 00
Диапазон измерения напряжения постоянного тока, кВ 1, 00.40, 00
Диапазон измерения силы тока СНЧ, мА 0, 1…90, 0
Диапазон измерения силы постоянного тока, мА 0, 1…30, 0
Установка защиты силы тока СНЧ, мА 1…90
Установка защиты силы постоянного тока, мА 1…40
Максимальная ёмкость кабеля СНЧ 0.1 Гц при минимальном U
10 мкФ при 11 кВ
Максимальная ёмкость кабеля СНЧ 0.1 Гц при максимальном U
1, 8 мкФ при 40 кВ
Время непрерывной работы, час непрерывно
на максимальном режиме
Фиксация параметров пробоя на индикаторе, мА U и I
Проверка линии на короткое замыкание да
Пределы относительной погрешности измерения напряжения, %
± 3, 0
Пределы относительной погрешности измерения силы тока, %
± 3, 0
Габаритные размеры блока индикации исполнение 2, мм
420х225×340
Габаритные размеры блока высоковольтного, мм
355х520х380
Масса блока индикации исполнение 2, кг 15±1
Масса блока высоковольтного, кг 39±1
Максимальная потребляемая мощность, ВА 3700
