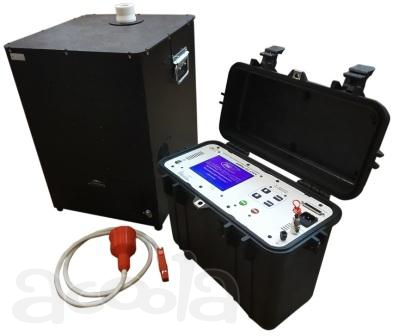

Аппарат высоковольтный АВИЦ-60-СНЧ (СНЧ-60)

Аппарат высоковольтный испытательный цифровой СНЧ АВИЦ-60-СНЧ (СНЧ-60) - позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее - напряжение в виде ‘бегущего’ графика синусоидальной формы частотой от 0, 01 до 0, 1 Гц, ток также в виде графика, причем можно одновременно включить оба ‘бегущих’ графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ - разрядное устройство, таймер, автоматический режим, компактный размер. Нагрузочная способность в режиме СНЧ на частоте 0, 01 Гц - 8 мкФ при 60 кВ. Нагрузочная способность в режиме СНЧ на частоте 0, 1 Гц - 7 мкФ при 11 кВ, 1, 6 мкФ при 40 кВ, 0, 8 мкФ при 60 кВ. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами ‘Стрелка вверх’ и ‘Стрелка вниз’ в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.
Технические и метрологические характеристики АВИЦ-60-СНЧ:
Диапазон измерения и генерации синусоидального напряжения СНЧ, кВ 10, 0…60, 00
Диапазон измерения напряжения постоянного тока, кВ
1, 00…60, 00
Диапазон измерения силы тока СНЧ, мА 0, 1…75, 0
Диапазон измерения силы постоянного тока, мА 0, 1…20, 0
Установка защиты силы тока СНЧ, мА 1…75
Установка защиты силы постоянного тока, мА 1…25
Максимальная ёмкость кабеля СНЧ 0.01 Гц при максимальном U
8 мкФ при 60 кВ
Максимальная ёмкость кабеля СНЧ 0.1 Гц при минимальном U
7 мкФ при 11 кВ
Максимальная ёмкость кабеля СНЧ 0.1 Гц при среднем U
1, 6 мкФ при 40 кВ
Максимальная ёмкость кабеля СНЧ 0.1 Гц при максимальном U
0, 8 мкФ при 60 кВ
Время непрерывной работы, ч непрерывно в максимальном режиме
Фиксация параметров пробоя на индикаторе, мА U и I
Проверка линии на короткое замыкание да
Пределы относительной погрешности измерения напряжения, % ± 3, 0
Пределы относительной погрешности измерения силы тока, %
± 3, 0
Габаритные размеры блока индикации исполнение 2, мм
410х165×302
Габаритные размеры блока высоковольтного, мм 400х550х380
Масса блока индикации исполнение 2, кг 15±1
Масса блока высоковольтного, кг 47±1
Максимальная потребляемая мощность, ВА 3700
